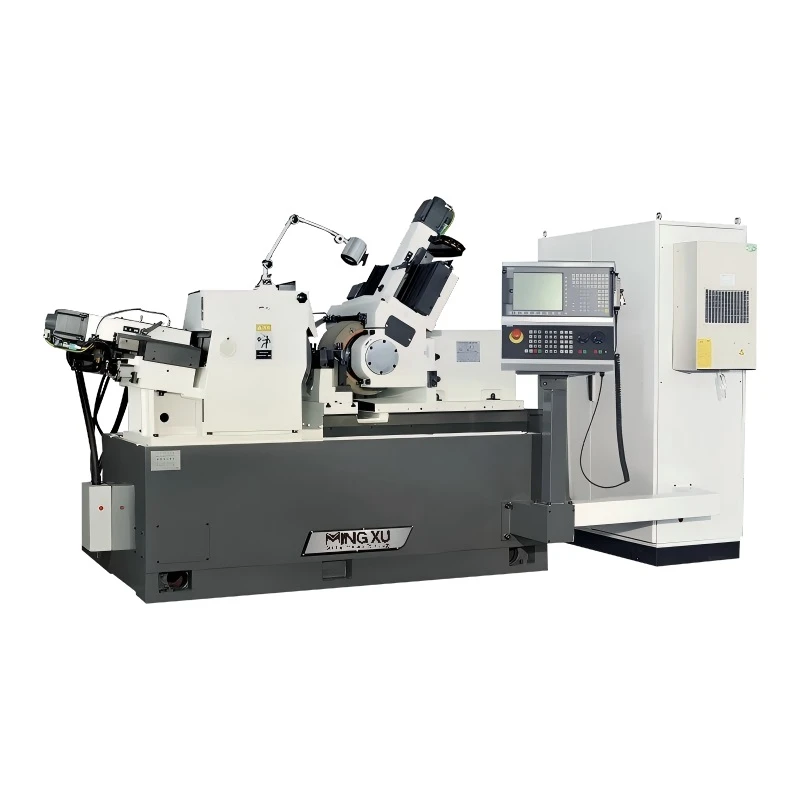

CNC becentrio šlifavimo įranga
CNC becentrė šlifavimo įranga yra CNC staklių tipas, kuris naudoja bendrą šlifavimo rato ir kreipiamojo rato veikimą, kad šlifuotų besisukančio korpuso išorinį skersmenį be centrinės skylės atramos.
- Greitas pristatymas
- Kokybės užtikrinimas
- 24/7 klientų aptarnavimas
produkto pristatymas
Įvadas

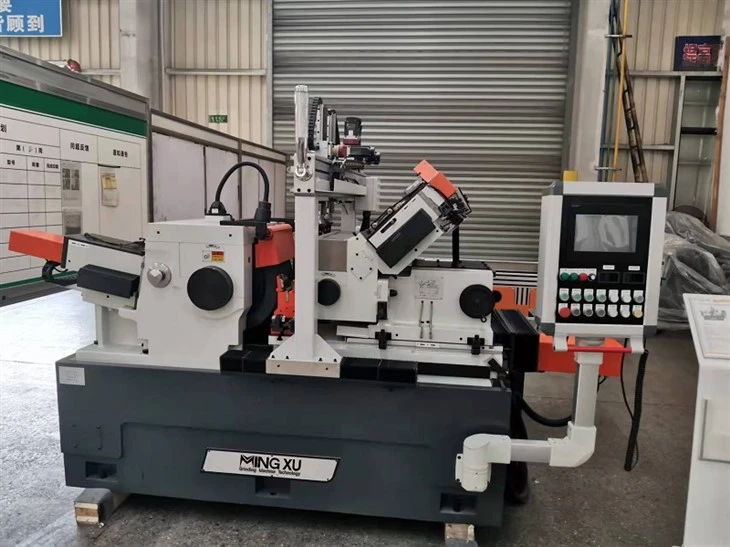

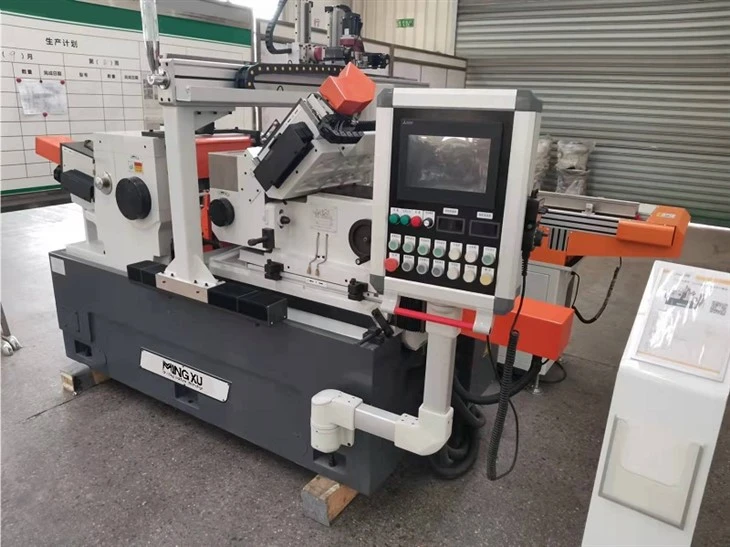

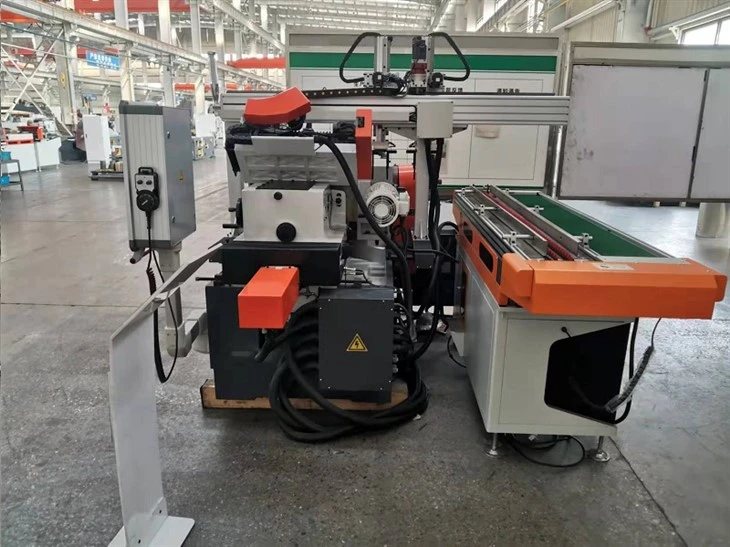

CNC becentrė šlifavimo įranga yra CNC staklių tipas, kuris naudoja bendrą šlifavimo rato ir kreipiamojo rato veikimą, kad šlifuotų besisukančio korpuso išorinį skersmenį be centrinės skylės atramos.
Specifikacija
|
Produkto pavadinimas |

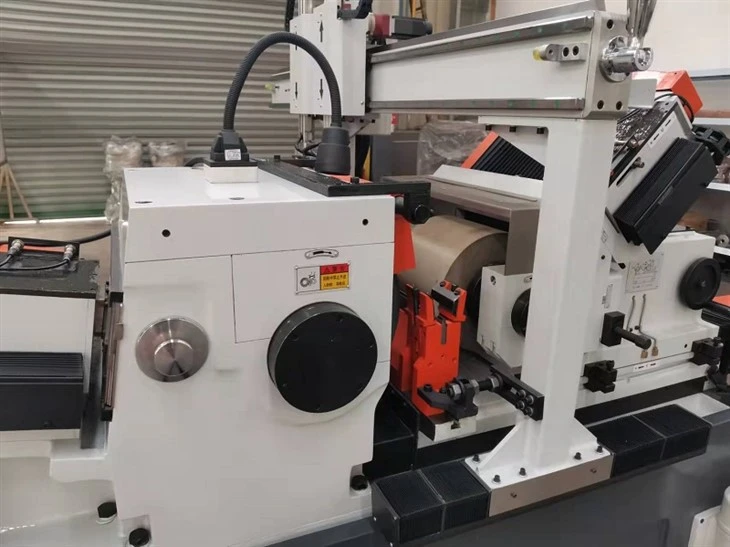

Itin didelio tikslumo becentris šlifuoklis |
|
Modelis |
MX-S200 |
|
Pasinerkite- |
|
|
Šlifavimo skersmuo |
2-60 mm |
|
Maks. Šlifavimo ilgis |
190 mm |
|
per-sklaidos kanalą |
|
|
Šlifavimo skersmuo |
2-60 mm |
|
Šlifavimo rato specifikacija |
P500x200x305mm |
|
Reguliavimo rato specifikacija |
P350x200x203mm |
|
Šlifavimo rato greitis |
1338 r/min |
|
Rato greičio reguliavimas (be laipsnio) |
10-200 aps./min |
|
Reguliuojamas rato rėmo pasukimo kampas |
|
|
Vertikalus |
-2 laipsniai - +5 laipsniai |
|
Horizontaliai |
-1 laipsnis - +3 laipsnis |
|
Reguliuojamas minimalus rato padavimo kiekis |
0,001 mm |
|
Grinding Wheel Dresser Minimalus tiekimo kiekis |
0,001 mm |
|
Aukštis nuo Gri vidurio linijos. Ratas ir reg. Ratas į darbą Poilsis |
200 mm |
|
Vandens srautas |
50L/min |
|
Bendra galia |
|
|
Šlifavimo rato variklis |
18,5 kW |
|
Reguliuojantis rato variklis |
3 kW |
|
Vandens siurblio variklis |
0,25 kW |
|
Tepimo siurblio variklis |
0,09 kW |
|
Magnetinis aušinimo skysčio separatoriaus variklis |
0,18 kW |
|
Maitinimo šaltinis |
3N 50Hz 380V |
|
Mašinos matmenys (IxPxH) |
2800x2500x1600 mm |
|
Mašinos svoris |
Apie 5000 kg |
|
Tikslumas (standartinės juostos) |
|
|
Apvalumas |
0,001 mm |
|
Cilindriškumas |
0,0018 mm |
|
Šiurkštumas |
Ra0,16μm |
Savybės
Mikro{0}}sklaidos kanalo valdymas
Tiek minimalus padavimas, tiek tvarsliava yra 0,001 mm, todėl vienu praėjimu pašalinamos medžiagos kiekis yra minimalus ir turi tiesioginės įtakos matmenų nuokrypiams.
Plataus skersmens pritaikymas
Palaiko šlifavimo skersmenis nuo 2 iki 60 mm ir kartu su kreipiamojo rato greičio reguliavimu nuo 10 iki 200 aps./min. leidžia reguliuoti linijinį greitį skirtingo skersmens ruošiniams.
Kontaktinio kampo reguliavimas
Kreipiamojo rato laikiklį galima reguliuoti nuo -2 laipsnių iki +5 laipsnio vertikaliai ir nuo -1 laipsnio iki +3 laipsnio horizontaliai, taip keičiant ruošinio jėgos kryptį ir ašinį tiekimo komponentą.
Nuolatinis aušinimas ir atskyrimas
50 l/min aušinimo skysčio srautas kartu su magnetinio atskyrimo įtaisu užtikrina šilumos mainus šlifavimo zonoje ir feromagnetinių šlifavimo drožlių atskyrimą.
Programos
Automobilių dalių pramonė:Naudojamas apdirbant išorinius velenų ir kaiščių skersmenis, kad atitiktų surinkimo matmenų reikalavimus.
Guolių gamybos pramonė:Naudojamas išoriniams ritinėlių ir bėgių takų skersmenims apdirbti, kad paveiktų kontaktų geometriją.
Bendroji mašinų gamybos pramonė:Naudojamas serijiniam velenų ir bėgių takų apdirbimui, kad būtų galima nuolat formuoti tiekimą.
Standartinių dalių ir įrankių gamybos pramonė:Naudojamas mažų{0}}dydžių dalių apdirbimui, kad atitiktų įvairius dydžio reikalavimus.
