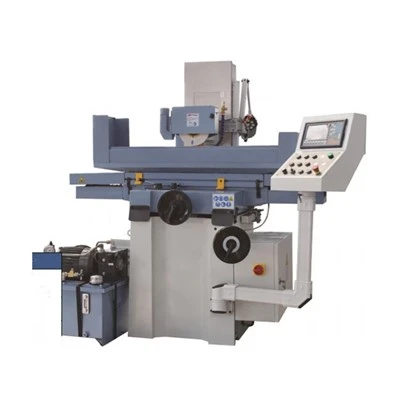

Hidraulinis paviršiaus šlifuoklis
Hidraulinis paviršiaus šlifuoklis su standžia liejimo konstrukcija ir hidrauline pavara stabiliam šlifavimui. Tikslūs kreiptuvai ir hidraulinis vožtuvo valdymas užtikrina sklandų stalo judėjimą nuolatinio veikimo metu.
- Greitas pristatymas
- Kokybės užtikrinimas
- 24/7 klientų aptarnavimas
produkto pristatymas
Įvadas
Hidraulinis paviršiaus šlifuoklis su standžia liejimo konstrukcija ir hidrauline pavara stabiliam šlifavimui. Tikslūs kreiptuvai ir hidraulinis vožtuvo valdymas užtikrina sklandų stalo judėjimą nuolatinio veikimo metu.
Techniniai parametrai
|
MX-618 |
AH |
AHR |
|
Vertikalus |
vadovas |
Greitas judėjimas ir rankinis |
|
Kryžius |
Automatinis su pertrūkiais |
Automatinis su pertrūkiais |
|
Išilginis |
Hidraulinis |
Hidraulinis |
|
Modelis |
MX-2550AH/AHR |
|
Maks. šlifuojamas ruošinys (L*W) |
500x250 mm |
|
Maksimali stalo eiga (L*W) |
520x270 mm |
|
Magnetinio griebtuvo dydis |
500x250 mm |
|
T-lizdo skaičius |
14mmx1n |
|
Atstumas nuo stalo paviršiaus iki veleno centro |
430 mm |
|
Rato dydis (skersmuo * plotis * skylė) |
φ200x20x31,75 mm |
|
Suklio greitis (50 Hz) |
2840 aps./min |
|
Stalo išilginis (kairėje ir dešinėje) greitis (be laipsnio) |
3-20m/min |
|
Nepertraukiamas (kintamas greitis) |
150 mm/min |
|
Pertraukiamas (be laipsnio) |
0-5m/kart |
|
Rankinis ratas sukasi |
4 mm |
|
Rankinis ratas kiekvienas tinklelis |
0,02 mm |
|
Rankinis ratas sukasi |
2 mm |
|
Rankinis ratas kiekvienas tinklelis |
0,01 mm |
|
Veleno variklis |
1.1kw |
|
Aušinimo variklis |
0,04kw |
|
Hidraulinis variklis |
1.5kw |
|
Kryžminio padavimo variklis |
0,04kw |
|
Kėlimo variklis (AHR) |
0,25 kW (AHR) |
|
Alyvos bako talpa |
60L |
|
Lygiagretumo pagrindo apdirbtas paviršius |
300/0,005 mm |
|
Paviršiaus šiurkštumas |
Ra 0,32 μm |
|
Grynasis svoris |
1.11T |
|
Kryžminis svoris |
1.22T |
|
Pakuotės dydis (L*P*A) |
1980x1540x1970 mm |
Pagrindinės savybės
Tikslus kreiptuvo mazgas
Plastikinis slydimas paviršius su rankomis-nubrauktais kreiptuvais užtikrina stabilų linijinį judėjimą ir sumažina trintį kelionės metu.
Krypties valdymo vožtuvo blokas
Mechaninis atbulinis vožtuvas su integruotu srauto ir greičio reguliavimu stabiliam krypties perjungimui ir tiekimo valdymui.
Hidraulinė iškrovimo sistema
Hidraulinė iškrovimo funkcija sumažina smūgį paleidžiant ir sustabdant stalą, kad judėjimas būtų sklandesnis.
Šlifavimo pavaros sistema
Hidraulinė ir mechaninė transmisija užtikrina sinchroninį judėjimą šlifavimo ciklų metu.
Paviršiaus šlifavimo konfigūracija
Tinka plokščiam ir suformuotam paviršiui šlifuoti, skirtas darbui be elektros tiekimo sistemos.
Tinkinimo paslaugos
Įrenginio konfigūracija-Stalo dydis, šlifavimo diapazonas ir konstrukcijos išdėstymas gali būti koreguojami atsižvelgiant į ruošinio reikalavimus.
Hidraulinės sistemos sąranka-Hidraulinį slėgį, stalo greičio diapazoną ir valdymo atsaką galima konfigūruoti skirtingoms sąlygoms.
Darbo laikymo parinktys-Nuolatiniai arba elektromagnetiniai griebtuvai su tinkinamu dydžiu.
Elektros standartai-Įtampa ir dažnis pritaikyti skirtingiems regioniniams poreikiams.
Programos
Bendras metalo šlifavimas-Plieno, lydinių ir spalvotųjų metalų komponentų paviršiaus šlifavimas.
Įrankių ir štampų apdorojimas-Formos pagrindų, įdėklų ir įrankių komponentų, kuriems reikia plokštumo kontrolės, šlifavimas.
Mechaninių dalių apdaila-Mašinų dalių, kurioms reikalingas kontroliuojamas paviršiaus tikslumas, apdorojimas.
Dirbtuvių priežiūra-Susidėvėjusių mechaninių komponentų atnaujinimas ir dangos atnaujinimas.
