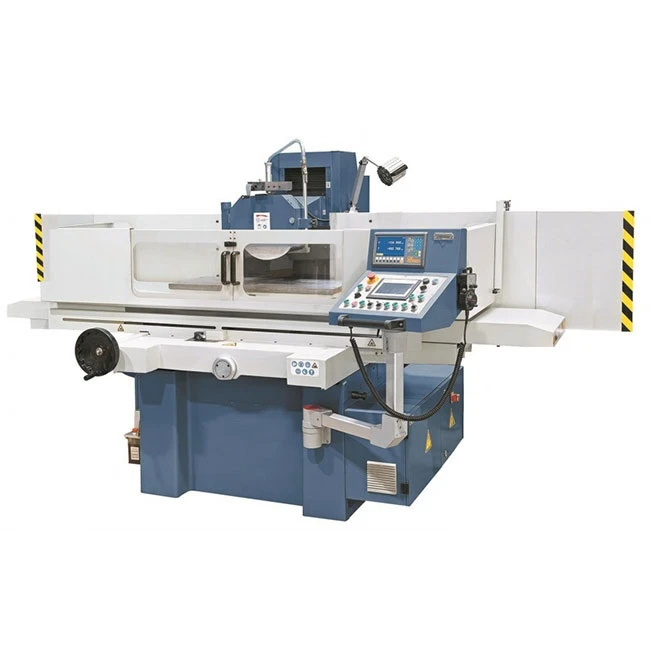

Didelio tikslumo stalviršio paviršiaus šlifavimo staklės



Didelio tikslumo stalinis paviršiaus šlifavimo staklės, skirtos smulkiam paviršiaus apdailai ir mikron{0}}lygio šlifavimui. Naudojamas metalinėms dalims, kurioms reikalingas lygumas, lygaus paviršiaus kokybė ir stabilus matmenų tikslumas gamyboje.





MX-50100	AHR	AHD	NC2
Vertikalus	Greitas judėjimas ir rankinis	AC servo variklis	AC servo variklis
Kryžius	Automatinis su pertraukomis	Variklis	AC servo variklis
Išilginis	Hidraulinis	Hidraulinis	Hidraulinis
Valdiklis	--	GS-PLC Touch	GS-PLC Touch



Modelis		MX-50100AHR/AHD/NC2
Stalo dydis (PxL)		506x1005 mm
Maks. Išilginė kelionė		1030 mm
Cross Tranal		540 mm
Maks. Atstumas nuo veleno centro iki stalo		540 mm
Magnetinio griebtuvo dydis		500x1000 mm
Stalo išilginio judėjimo greitis		5 ~ 25 m/min
Stalo skersinis judėjimas	Automatinis tiekimas	0,1–8 mm/min
	Greitas greitis	990 mm/min
	Rankinio rato padavimas	0,02 mm/div.
Vertikalus rato galvutės judėjimas	Automatinis tiekimas	-(H/R režimas)0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 (tik D modeliui) (mm / eiga)
	Greitas greitis	-(H režimas) 610 (tik R modeliui) 480 (tik D modeliui) (mm/min)
	Rankinio rato padavimas	0,005 mm/div.
Šlifavimo ratas	Greitis	50Hz 1440rpm
		60Hz 1750rpm
	(ODxWxID)Dydis	Ф355x40xФ127mm
Veleno variklis		5,5 kW / 7,5 AG
Hidraulinis variklis		2.2kw
Aušinimo siurblio variklis		0,09kw
Kėlimo variklis		-(H režimas) 0,25 kW (R režimas) 0,75 kW (D režimas, servovariklis)
Kryžminio padavimo variklis		0,04 kW
Maksimali stalo apkrova (įskaitant magnetinį griebtuvą)		600 kg
Bendra vardinė galia		9kw
Mašinos aukštis		1890 mm
Paviršiaus šiurkštumas		Ra Mažesnis arba lygus 0,25 μm
Bendras svoris		4100 kg
Pakuotės dydis (LxPxH)		3060*2360*2300mm





Mikronų šlifavimo tikslumas
Iki 1 μm paviršiaus apdirbimo tikslumas smulkaus tolerancijos šlifavimo darbams.

Tvirta ketaus konstrukcija
Ketaus lova-atsparus vibracijai ir matmenų stabilumas.

Didelis darbo stalo plotas
506 × 1005 mm stalo dydis vidutiniams ir dideliems ruošiniams.

Ilgos kelionės talpa
1030 mm išilginė eiga ir 540 mm skersinė eiga, skirta išplėsti apdirbimo diapazoną.

Stabilus magnetinis užspaudimas
500 × 1000 mm magnetinis griebtuvas su vienoda laikymo jėga visame paviršiuje.

Žemos vibracijos veleno sistema
Subalansuota veleno konstrukcija užtikrina stabilų sukimąsi ir vienodą paviršiaus apdailą.





Mašinos konfigūracija:Suklio, valdymo sistemos ir stalo dydį galima reguliuoti pagal gamybos reikalavimus.

Darbinis stalas ir Chuckas:Magnetinį griebtuvą ir stalo dydį galima pritaikyti skirtingiems ruošinių tipams.

Tikslumo reikalavimai:Galimi skirtingi tikslumo lygiai specifiniams šlifavimo darbams.

Gamybos integravimas:Galimi išdėstymo ir proceso koregavimai linijos įrengimui ir serijinei gamybai.





Oro erdvės komponentai:Tikslus smulkių konstrukcinių dalių šlifavimas;

Automobilių dalys:Variklio ir transmisijos komponentų paviršiaus apdaila;

Formuoti ir mirti:Formų pagrindų ir įdėklų apdaila;

Įrankiai ir tvirtinimo detalės:Matuokliai, pjovimo įrankiai ir tvirtinimo detalių šlifavimas;

Medicininiai komponentai:Metalinių detalių tikslumas šlifavimas.
